輸出信號：4路HDMI信號
　　輸出連接器：HDMI母端口
　　輸出電平：T.M.D.S. 2.9V/3.3V
　　輸出阻抗：75Ω
　　增益：0 dB
　　視頻信號：全數字T.M.D.S信號；HDMI 1.4標準
　　切換速率：200ns (最大值)
　　HDMI標準：使用HDMI1.4的標準。
　　EDID 和DDC 管理：支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。
　　HDCP 管理：支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.4標準。
　　頻帶寬：340 MHz (10.2 Gbit/s)
　　最大時間延遲：5nS (±1nS)
　　串擾：<-50dB@5MHz

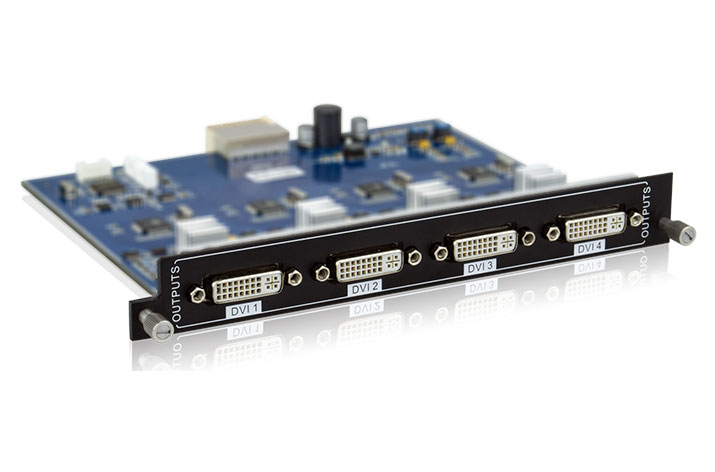

　　輸出信號：4 路DVI 信號
　　輸出連接器：母端口DB24+5/HDMI
　　輸出電平：T.M.D.S 2.9V～3.3V
　　輸出阻抗：75Ω
　　增益：0 dB
　　切換速率：200ns(最大值)串擾
　　視頻信號：DVI，HDMI，VGA，C-VIDEO，YPbPr
　　輸出音頻格式：PCM 格式
　　數據類型：8bit
　　音頻采樣率：32K，44.1K，48K，88.2K，96K，176.4K,192K
　　頻帶寬：340MHz(10.2Gbit/s)
　　最大時間延遲：5nS(±1nS)
　　串擾：<-50dB@5MHz
　　EDID 和DDC 管理：支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI和HDMI的標準

　　視頻輸出信號：4路VGA信號
　　視頻輸出連接器：15P D型母端口
　　切換類型：垂直間距
　　視頻輸出阻抗：75Ω
　　視頻輸出電平：0.5～2.0Vp-p
　　音頻輸出信號：4路模擬音頻信號
　　音頻輸出連接器：3P插拔接線端子
　　頻率響應：20Hz~20K Hz
　　輸出阻抗：75Ω
　　增益：0 dB
　　頻帶寬：340MHz(-3dB)
　　切換速率：200ns (最大值)
　　串擾：<-50dB@5MHz

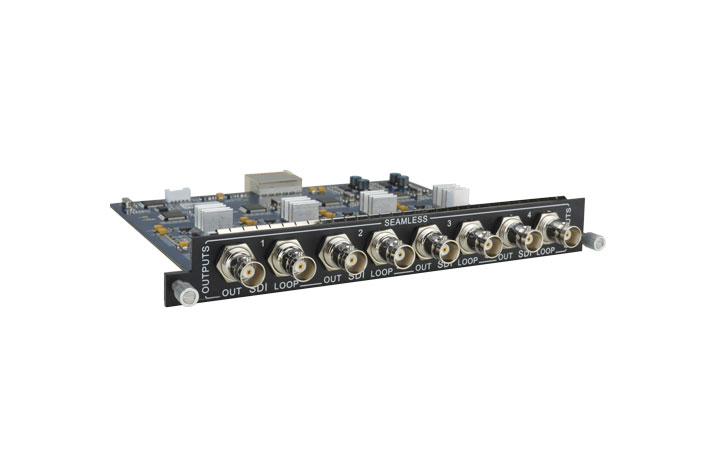

　　輸出：4路SDI信號（每路帶一路SDI環出）
　　輸出連接器：BNC連接器
　　輸出電平：T.M.D.S 2.9V～3.3V
　　輸出阻抗：75Ω
　　視頻信號：HD-SDI、3G-SDI
　　色深：8&10& 12bit
　　工作距離：1080P≤70米（請使用優質線材）
　　帶寬：6.75Gbps
　　最高分辨率：1080P@60Hz
　　工作溫度：-10℃～ +40℃
　　相對濕度：10% ～ 90%

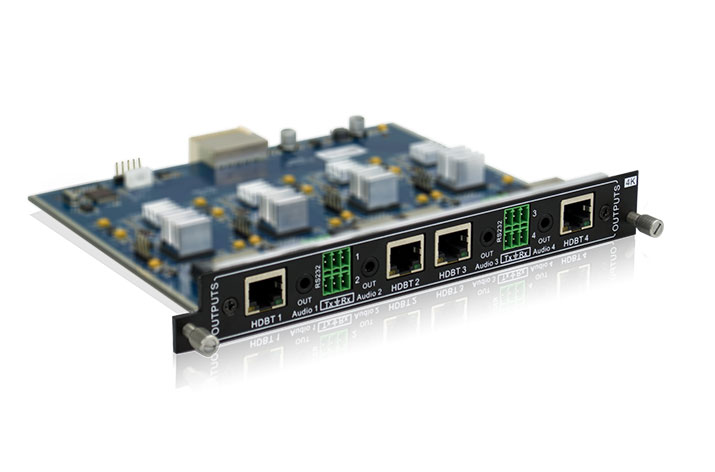

　　視頻輸出信號：4路HDBT信號
　　視頻輸入連接器：RJ45，帶黃色和綠色指示燈
　　視頻輸入電平：T.M.D.S 2.9V～3.3V
　　視頻輸入阻抗：差分線100Ω
　　音頻輸入信號：4路立體聲信號
　　音頻輸入連接器：3.5mm立體聲接口
　　音頻輸入阻抗：75Ω
　　頻率響應：20Hz～20KHz
　　控制信號:4路RS232控制信號
　　控制端口:3針插拔接線端子
　　協議:通過TCP/IP協議
　　增益:0 dB
　　最高數據速率：6.75Gbit/s
　　最大支持分辨率：4Kx2K
　　串擾：<-50dB@5MHz
　　傳輸距離：1080P≤70米；4Kx2K ≤ 40米
　　切換速率：200ns (最大值)4Kx2K ≤ 40米
　　工作溫度：-10℃～+40℃
　　相對濕度：10%～90%
　　支持音頻格式：內嵌音頻支持PCM、Dobly Digital、DTS、DTS-HD格式，外接音頻支持PCM格式
　　HDMI 標準：支持HDMI1.4a
　　EDID和HDCP管理：支持EDID手動管理，兼容HDCP1.4
